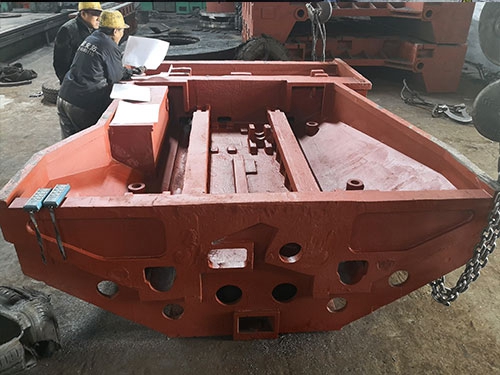

数控机床床身铸件
数控机床床身铸件

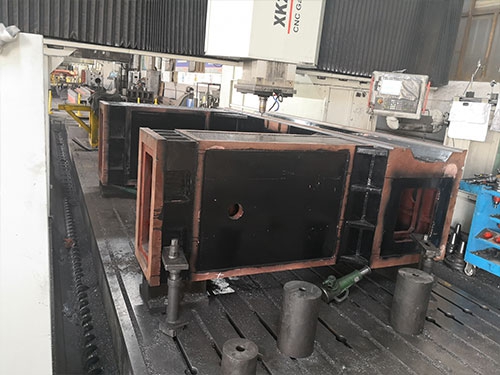

立车床身铸件
立车床身铸件

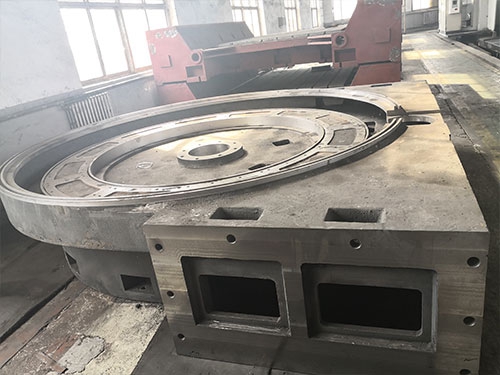

机床床身
机床床身

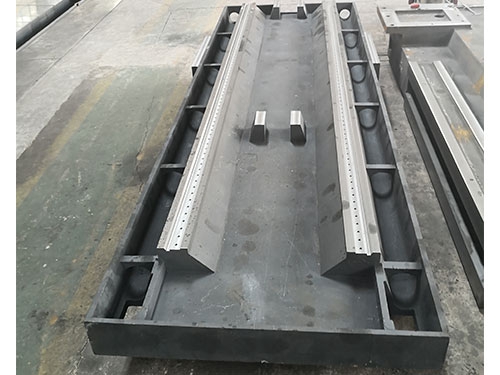

铣床床身铸件
铣床床身铸件

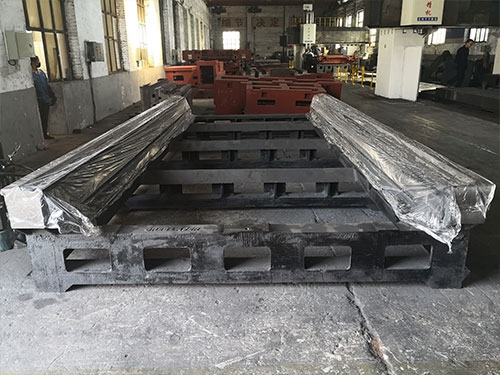

刨床床身铸件
刨床床身铸件

浅析钳工平台的技术要求有哪些?

2019-11-25 11:45:28

钳工平台是精密测量工件用的基准平面,钳工平台主要用于机床机械检验测量、检查零件的尺寸精度或形位偏差,还可以在工件上作出划线记号,便于再加工,钳工平台在机械制造中是不可缺少的基本工具。

技术要求

①钳工平台工作面不得有严重影响外观和使用的砂孔、气孔、裂纹、缩松、划痕、碰伤、锈点等缺陷。

②钳工平台的表面应清理型砂且平整,涂漆牢固。

③精度等级为0级-3级的钳工平台工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的间距应不小于80mm。

④钳工平台应采用优良细密的灰口铸铁或合金等材料制造,其工作面硬度应达到170-220HB。

⑤钳工平台工作面通常应采用刮削工艺。对采用刮削加工的3级钳工平台工作面,其表面粗糙度Ra的较大允许值为5um。

⑥采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定:或者按25mm×25mm正方形面积的接触点数见表3的规定,且任意25mm×25mm中的接触点数之间应不大于5点。

平面度级别

钳工平台的平面度可分为:

①AA级:其平面度(μm)= 1+1.6D2 (D为平台对角线长或直径),用于高度之测定之用, 常用于实验室。

②A级:其平面度为AA级之两倍误差,常用于工具检验室作量具之检验之用。

③B级:其平面度为AA级之四倍误差,常用于工具检验室或在现场检验量具或划线之用

钳工平台精度:按相关标准计量检定规程执行,分别为0,1,2,3级四个级别。
